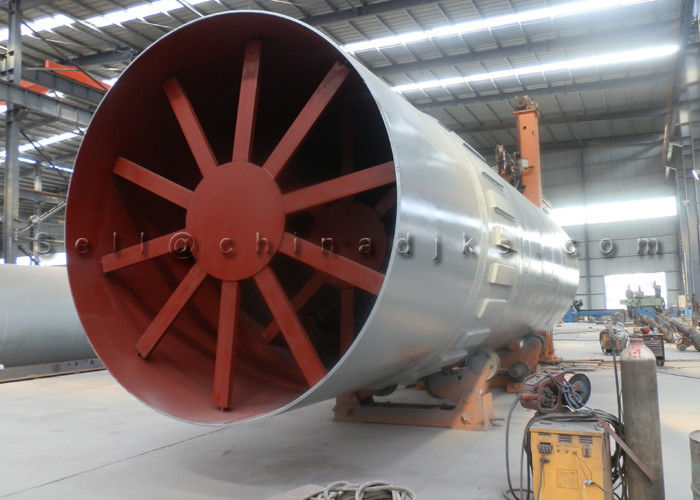

Bejana Silinder Rotary Kiln yang Disesuaikan Untuk Besi Spons

Zhengzhou Hengyang Industry Co, Ltd menyediakan layanan lapangan yang komprehensif, dan analisis di tempat yang ekstensif untuk membantu pabrik mencapai tujuan mereka.Kami mengkhususkan diri dalam produksi desain dan pemasangan seluruh proyek rotary kiln, menawarkan dukungan operasional teknis di berbagai area, yang meliputi kiln, burner, konveyor, pendingin, dan area terkait lainnya.Kami menawarkan program pelatihan, dan solusi inovatif untuk membantu pabrik Anda mencapai potensi penuhnya.

Layanan Umum & lingkup kerja:

- Pelapisan ulang ban Rotary kiln dan roller pendukung (grinding)

- Pengukuran inspeksi tanur putar

- Penjajaran tungku panas

- Pemeliharaan tanur putar

- Desain-produksi dan pemasangan Rotary kiln

- Ban Trunnion, Roller, dan Kiln

Aplikasi Rotary Kiln

Rotary kiln adalah bejana silindris berputar yang digunakan untuk pengeringan, kalsinasi dan sintering secara terus menerus dengan menggunakan gas panas.Gas panas dapat dihasilkan dalam tungku eksternal atau dengan nyala api di dalam tungku.Rotary kiln Dajia dan rotary kiln sponge iron telah dikembangkan untuk melakukan pekerjaan pengeringan, kalsinasi dan sintering dalam proses yang berkesinambungan.Banyak digunakan untuk semen, kalsinasi kokas hewan peliharaan, dolomit, bauksit, besi spons dan bahan lainnya, menggunakan gas panas untuk operasi.Terintegrasi dengan penggerak kecepatan variabel, otomatisasi proses, dan instrumentasi, kiln ini memastikan kontrol operasional yang optimal.Selain teknologi, desainnya memiliki penyegelan saluran masuk dan saluran keluar yang lebih baik untuk memastikan masuknya udara palsu yang minimal.

Catatan: Pengujian kiln adalah untuk Proyek OEM, mohon konfirmasi dengan kami jika tertarik.

Fitur Struktur

Derajat defleksi alami cangkang kiln dan sudut rotasi penopang kiln dirancang dengan cermat, yang memperpanjang masa pakai lapisan tahan api

Rol pendukung kiln dilengkapi dengan bantalan rol mengambang dengan diameter besar dan L/D kecil untuk keandalan yang lebih tinggi

Rotary kiln seal ke inlet kiln, yang berfungsi sebagai lapisan insulasi dan meningkatkan masa pakai.

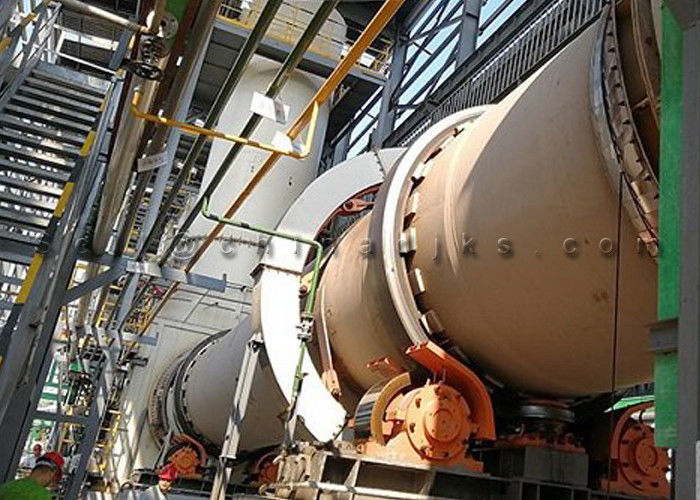

Rol pendukung

Untuk memastikan penggunaan yang seragam dari permukaan kontak antara ban dan roller pendukung, serta roda gigi lingkar dan pinion, gerakan aksial kiln putar dikontrol.Mekanisme roller pendukung melawan gaya yang dihasilkan oleh kemiringan kiln.Ini beroperasi secara otomatis dan dikendalikan oleh non-kontak.

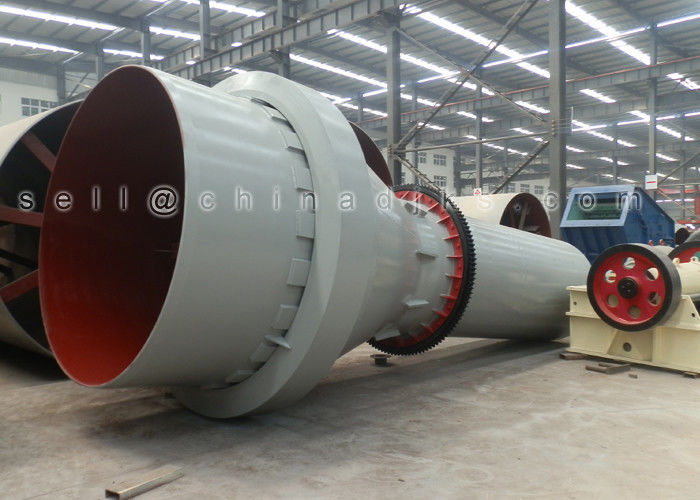

kiln ban

Kegunaan ban (sering disebut riding ring) dan roller adalah untuk menopang kiln dan memungkinkannya berputar dengan gesekan minimal.Rotary kiln adalah salah satu item terbesar dari mesin industri yang bergerak secara permanen, contoh terbesar yang beratnya dalam bentuk muatan penuh beberapa ribu ton.Terlepas dari tantangan ukuran dan suhunya yang tinggi, contoh terbaik dari rotary kiln berputar pada rollernya hampir tanpa gesekan, daya yang disuplai oleh drive hampir seluruhnya untuk melawan beban eksentrik dari isi kiln.Saat memotong daya ke kiln, kiln akan "berputar kembali" dan kecuali rem diterapkan, akan terus berayun seperti pendulum selama sepuluh atau lima belas menit sebelum berhenti.Kondisi mekanis yang disetel dengan baik ini membutuhkan desain penyangga kiln yang canggih.

Keuntungan dari Roller Kiln

Desain struktur unik dari ban splined dan pelat shell shim menjamin operasi sinkron 100% dari shell dan ban;itu juga dapat mengubah gaya radial di sepanjang kulit menjadi tangensial.Dengan cara ini, deformasi cangkang dapat dibatasi secara efektif dan masa pakai bata tahan api diperpanjang.

Dukungan kiln self-alignment menjamin kontak 100% dari roller dan ban pendukung dan efisiensi transmisi yang tinggi, sehingga dapat memperpanjang masa pakai suku cadang cor dan tempa.

Kiln drive melalui rol pendukung ditandai dengan tata letak yang ringkas, pengoperasian yang stabil, kinerja yang andal, dan perawatan yang rendah.

Perlengkapan Cincin Kiln

Ring Gears juga dikenal sebagai ring starter dan terdiri dari ring baja karbon menengah dengan gigi yang dipasang di bagian luar flywheel mesin pembakaran internal umumnya dalam aplikasi otomotif.Dengan gigi yang digerakkan oleh roda gigi (pinion) motor starter yang lebih kecil, kegunaan utamanya adalah mentransfer torsi dari pinion motor starter ke flywheel/flexplate untuk putaran mesin.

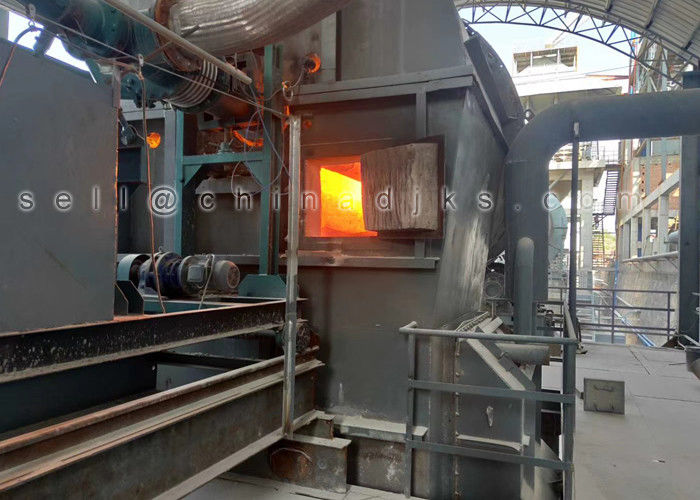

Segel Saluran Masuk Kiln

Segel saluran masuk kiln akan berupa cincin tipe gesekan.Dua no.cincin, membawa segmen sepatu aus di muka, dengan satu cincin diputar dengan Kiln, meluncur di muka dengan muka.Sepatu aus dilumasi dengan gemuk suhu tinggi.Cincin geser memiliki silinder pneumatik, didistribusikan secara merata di pinggiran, yang selalu menjaga kedua cincin sepatu segel utama tetap bersentuhan, bahkan selama dan gerakan ke atas-bawah.

Segel Pelepasan Kiln

Segel ujung pelepasan terdiri dari blok grafit tersegmentasi yang ditempatkan secara radial.Ini memungkinkan pergerakan cangkang dalam arah radial dan aksial sambil secara efektif menyegel.
