Tempat asal:
Cina
Nama merek:
Hengyang
Sertifikasi:
ISO9001
Nomor model:
HC-289

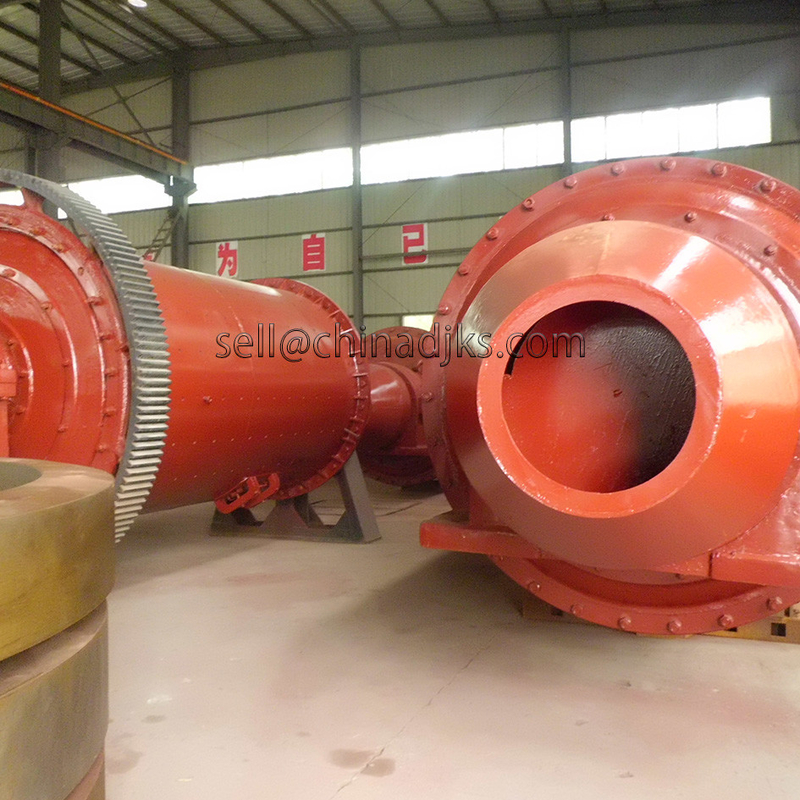

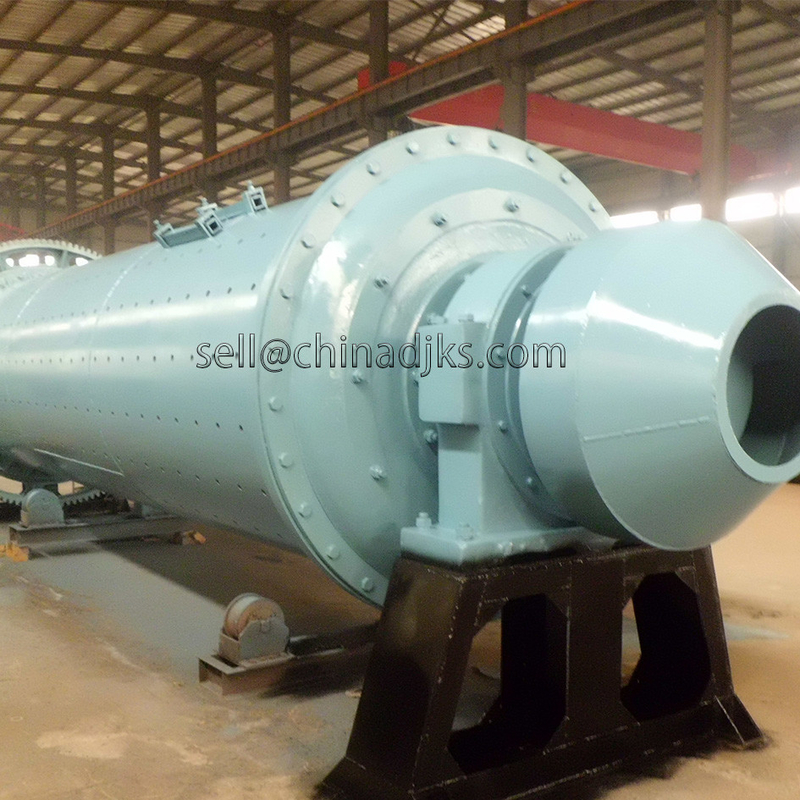

Grate ball mill (gerek debit ball mill) adalah mesin penggilingan bola yang digunakan untuk menggiling berbagai bijih dan bahan lainnya.Grate type ball mill adalah peralatan penggilingan bola tradisional untuk pembuangan bijih paksa dengan grate pelepasan bijih.
Struktur dasarnya dan proses penggilingannya pada dasarnya sama dengan ball mill tipe luapan, tetapi struktur bagian pelepasan bijihnya berbeda.Ujung pembuangan ball mill pelepasan parut dilengkapi dengan liner parut, dan material dibuang melalui liner parut.
Karakteristik metode pelepasannya adalah pelepasan paksa, sehingga kapasitas produksinya lebih tinggi.Ball mill tipe pelepasan parut memiliki kapasitas pemrosesan yang lebih tinggi, tetapi ukuran produk relatif kasar (0,2-0,3 mm), cocok untuk tahap pertama operasi penggilingan.
Bola baja gerinda di dalam laras penggilingan bola parut diisi sesuai dengan ukuran dan proporsi yang berbeda.Saat bola gerinda diangkat ke ketinggian tertentu selama pengoperasian gilingan, perbedaan jatuhan dengan permukaan pulp lebih besar.Oleh karena itu, dampak bola baja pada material kuat, efek penghancuran material besar, efek penggilingan lebih baik.
Grate ball mill terutama terdiri dari bagian laras, bagian pengumpanan, bagian pengosongan, bantalan, sistem transmisi dan sistem pelumasan.
Setelah penggilingan bola tipe parut dimulai, bahan dimasukkan ke dalam laras melalui ujung umpan, dan laras kemudian berputar di sekitar sumbu horizontal sesuai dengan kecepatan tertentu.Pada saat yang sama, di bawah aksi gaya sentrifugal dan gaya gesek, material dibawa ke tempat yang lebih tinggi, dan kemudian dilakukan gerakan jatuh bebas dan lempar.Akhirnya, material dihancurkan di bawah aksi gabungan media gerinda dan silinder.
Produk tanah dibuang melalui bagian pemakaian.Ujung pemakaian grate ball mill dilengkapi dengan grate liner, di mana terdapat banyak lubang kecil untuk pemakaian.Setelah operasi penggilingan selesai, pulp bijih diangkat ke tingkat yang lebih tinggi dari lubang pelepasan bijih melalui grate liner dan ruang berbentuk kipas yang mengarah ke lubang pelepasan bijih, sehingga pulp bijih dikeluarkan dari grate ball mill .
Detail Teknis Grate Ball Mill
| Spesifikasi (mm) | Kapasitas (t / jam) | Ukuran Keluaran (mm) | Kecepatan Putar (r/mnt) | Beban Media Gerinda (t) | Daya Motor (kW) | Berat (t) |
|---|---|---|---|---|---|---|
| φ900×1800 | 0,65-2 | 0,075-0,89 | 36 | 1.5 | 18.5 | 5.85 |
| φ900×3000 | 1.1-3.5 | 0,075-0,89 | 38 | 2.7 | 22 | 6.98 |
| φ1200×2400 | 1.5-4.8 | 0,075-0,89 | 36 | 3 | 30 | 13.6 |
| φ1200×4500 | 1.6-5.8 | 0,074-0,4 | 32.4 | 5 | 55 | 15.6 |
| φ1500×3000 | 2-5 | 0,074-0,4 | 29.7 | 7.5 | 75 | 19.5 |
| φ1500×5700 | 3.5-6 | 0,074-0,4 | 27 | 12 | 130 | 25.8 |
| φ1830×3000 | 4-10 | 0,074-0,4 | 25.4 | 11 | 130 | 34.5 |
| φ1830×6400 | 6.5-15 | 0,074-0,4 | 24.1 | 21 | 210 | 43 |
| φ2100×3000 | 6.5-36 | 0,074-0,4 | 23.7 | 15 | 155 | 45 |
| φ2100×7000 | 12-48 | 0,074-0,4 | 23.7 | 26 | 280 | 59.5 |
| φ2200×4500 | 9-45 | 0,074-0,4 | 21.5 | 27 | 280 | 54.5 |
| φ2200×6500 | 14-26 | 0,074-0,4 | 21.7 | 35 | 380 | 61 |
| φ2200×7000 | 15-28 | 0,074-0,4 | 21.7 | 35 | 380 | 62.5 |
| φ2200×7500 | 15-30 | 0,074-0,4 | 21.7 | 35 | 380 | 64.8 |
| φ2400×3000 | 7-50 | 0,074-0,4 | 21 | 23 | 245 | 58 |
| φ2700×4000 | 22-80 | 0,074-0,4 | 20.7 | 40 | 380 | 95 |
| φ2700×4500 | 26-90 | 0,074-0,4 | 20.7 | 48 | 480 | 102 |
| φ3600×8500 | 45.8-256 | 0,074-0,4 | 18 | 131 | 1800 | 260 |
| φ4000×6000 | 65-248 | 0,074-0,4 | 16.9 | 146 | 1600 | 242 |
| φ4500×6400 | 84-306 | 0,074-0,4 | 15.6 | 172 | 2000 | 280 |
| φ5030×8300 | 118-500 | 0,074-0,4 | 14.4 | 266 | 3300 | 403 |
| φ5500×8500 | 148-615 | 0,074-0,4 | 13.8 | 338 | 4500 | 525 |
